星期二, 7月 25, 2017

Farida D52 木吉他加裝 Shadow SH 141拾音器

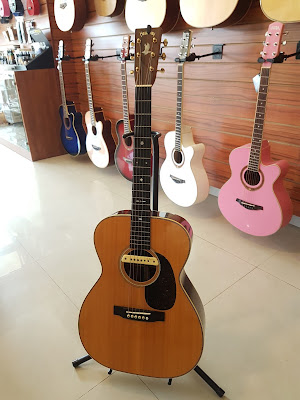

今天要動工的來自台灣大廠Farida D52N全單木吉他,琴主想要加裝拾音器,以方便演出時使用,我們先來看看D52的身家資料

基本資料
面板:西提卡雲杉(單)
背 / 側板:桃花心木(單)
柄材:桃花心木
指板/琴橋:紫檀
邊飾:桃花心木
指板鑲嵌:白真貝音點
上下弦枕:牛骨
弦捲:Farida 壓鑄式鍍鎳弦捲
琴弦:D'Addario
弦長:650 mm
外觀全長:約 104 cm
胴身寬度:約 39 cm
塗裝:NS



今天選擇的拾音器是來自德國的Shadow SH 141,以下是他的資料及照片

Shadow SH 141主動式單線圈木吉他拾音器能夠提供真正真實、清晰、自然和完美平衡的吉他聲音,完全屏蔽的外殼和低阻抗輸出能將hum聲雜訊降至於0,電子系統所需的用電量非常低,只要一個3V水銀電池就能供電,SH 141並配有一個雙聲道輸出的導線孔,還有一條4m長的低雜訊導線。

產品特色

1.主動式響孔單線圈拾音器
2.完美平衡輸出
3.完全屏蔽零hum聲



因為尾釘的部份有上膠,所以在拔的時候並不好拔




星期六, 7月 22, 2017

木吉他加裝 Shadow的 SH 340 響孔式木吉他拾音器

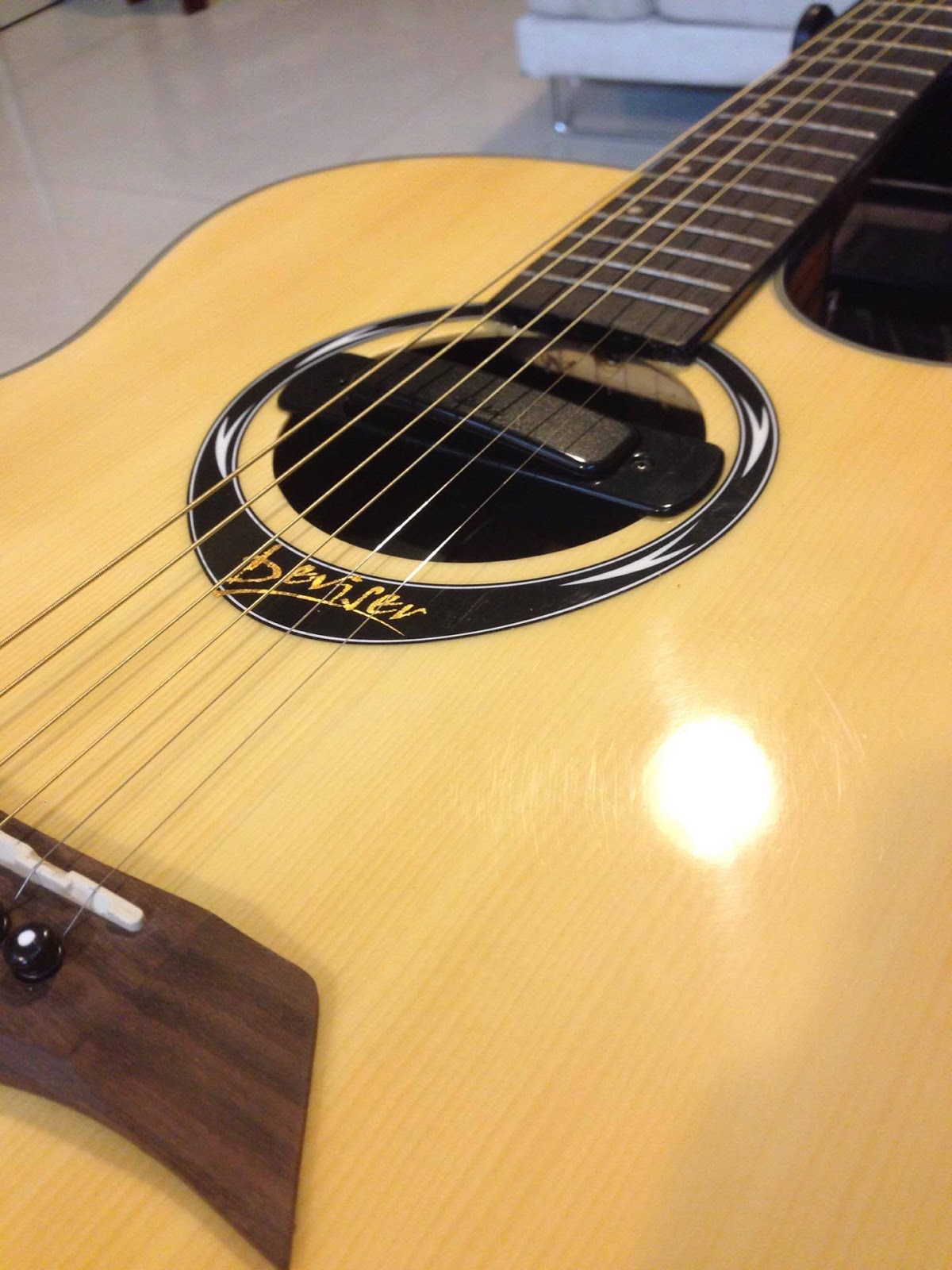

今天這一把琴只是很普通的加裝拾音器的工程,但是這麼普通的案子幹嘛要寫呢,因為我覺得他的拾音器還蠻不錯的,所以特地的寫出來讓大家瞧瞧,今天這把木吉他要加裝的是Shadow的 SH 340 響孔式木吉他拾音器



以下是它的說明

Shadow 的SH 340是NanoMAG系列的響孔式小雙線圈拾音器,可用於任何的鋼弦吉他。NanoMAG的拾音器是用釤鈷磁鐵(Samarium Cobalt Magnets)製成的低阻抗拾音器,這種Shadow的創新拾音器能夠比傳統又大又笨重的拾音器,提供更多大寬廣的頻率,而且它的安裝方便又容易,是非常適合自已安裝的拾音器。

產品特色

1.大型的NanoMAG雙線圈拾音器
2.可調整高度0 – 15mm
3.安裝方便並含背帶扣式的導線孔(D = 16.5mm)
4.可安裝在響孔直徑96至105mm的木吉他上
5.不用電池就能使用
6.B弦音量補償
7.直流電阻:5.28kOhm




他的固定方式是用海綿去塞住響孔,每個人的響孔大小可能不一,像是旅行吉他的響孔就會比較小,所以你可以按你的大小去「加」海綿,而這個海綿他是3m的,給的還蠻多個的

再來我們要在屁股開個洞好裝導線孔



裝上導線孔之後

最重要也是這個拾音器的優點,就是調整拾音器高度,有些響孔式的拾音器沒辦法調整高度,對音量上來講是一大缺點,所以你可以按照你刷弦的力道及習慣,來調整最完美的高度




星期一, 7月 17, 2017

Fender Telecasters 增加拾音器串聯接法


今天要維修的是來自日本廠的Fender Telecasters 由於琴上沒有任何的型號及序號,所以可能得拆琴頸才知道是什麼型號吧,不過這不是今天要討論的重點,所以就不研究了,今天我們要把這把琴改成有四段音色的Telecasters

我們都知道雙線圈的拾音器要用500k的可變電阻,單線圈的要用250k的,如果雙線圈要改成可以單雙切的拾音器,就必需要用一個500k push-pull的可變電阻,那大家知道250k push-pull的可變電阻是要幹嘛呢?沒錯,這就是今天要用的主角,我們將用他保留原來Telecasters的三段音色,然後拉起音色鈕之後會再多一組拾音器串聯(series)的音色

我們先來談什麼是串聯,什麼是並聯

在標準的情況之下,拾音器的接法是使用並聯(parallel)的方式連接

並聯:每個拾音器,火線與火線相接、地線與地線相接
串聯:每個拾音器,火線與地線相接

上圖來自「圖解 製作 電吉他 貝斯」作者 Leoardo Lospennato

所以改完之後每個switch就變成
第1段:琴頸拾音器
第2段:兩個拾音器(並聯)
第3段:琴橋拾音器
拉起音色鈕:兩個拾音器(串聯)

串聯的拾音器音色上會有什麼變化呢?整體的出力會變的更大,也就是從小男孩變成大男人吃了大補丸的感覺,讓破音可以更猛一些,不過在高頻的部份會有一些損失

以下是我們對這一把琴作的施工
1、電路室蓋擴孔
因為pickup switch的螺絲孔及可變電阻的孔都太小,為了省錢直接作擴孔的動作
2、前段拾音器增加一條地線,這是為了作串聯所增加的
3、把後段音色鈕換成250k push-pull的可變電阻
4、Pickup switch 換成Original CRL 3-Way Switch
5、調整saddle曲度,以符合指板曲度


原來的可變電阻


改裝完成後的電路室


音色鈕拉起前後







星期日, 7月 16, 2017

Headway 民謠木吉他 下弦枕調整



今天的苦主是Headway的木吉他,因為他的弦栓掉了一個,所以拿來找看有沒有合適的,沒想到這一摸下去不得了呀~~我發現弦跟弦之間的曲度有點怪怪的
,就是那種高低的落差太大的感覺,所以又不怕麻煩的把弦給鬆掉之後,量了指板跟下弦枕的曲度之後,真的就跟我的感覺是一樣的,曲度是不合的


這種手感再訓練下去的話,我就要來轉行作摸骨了

曲度不合有什麼問題呢?

1、容易打弦
2、弦距會過高
3、右手撥弦的手感會差很多

因為一般來說下弦枕的曲度錯誤都是出廠時的原廠錯誤居多,大部份的人不容易察覺,都會以為是琴頸或是fret的問題,所以還是建議大家吉還是要交給專業的人仕處理,有時候練半天練不好,也有可能是你的吉他本來就很難彈了

用砂紙慢慢、慢慢的磨好之後,整個弦距超貼指板又不打弦,真的變的很好彈^^
