星期三, 8月 28, 2019

2019 大稻埕 情人節萬人一起唱情歌 – 擴聲系統 MiniRay篇



最後我們要來談談這一次在大稻埕表現非常亮眼的MiniRay,放置的位置在5與4號水門之間大約是在千歲官前方再過去一點,這邊的配置是2 串MiniRay,一串往5號方向打另一串往4號方向打,每串是高音8隻低音4隻,跟之前的案例不同的是因為跟主控台走的是Dante訊號,所以多配置了一台MiniAmp-48,而整串的器材連接方式就是變成

主控台Dante訊號 - MiniAmp-48 - MiniRay-Amp+ - MiniRay 及 MiniRay-Sub

每台MiniRay-Amp+ 推4隻MiniRay 及 2隻MiniRay-Sub,每一串會有2套這樣的配置

接下來我要來說說整個配置的方式及使用的過程



1、MiniAmp-48的功能

它是一個4進8出的DSP擴大機,你可以用它來推任何的MiniRay喇叭,跟MiniRay-Amp+相比MiniRay-Amp+就像混音機加擴大機,而MiniAmp-48像是訊號分配器加擴大機,我們藉由它的Dante訊號然後從Aux分送訊號給另外4台MiniRay-Amp+,所以MiniAmp-48在此次的角色就是整個MiniRay系統的核心,而這4台MiniRay-Amp+和MiniAmp-48都是透過網路線連接到一台分享器,再透過電腦進去後台控制

2、快速吊掛

MiniRay本來就是一個主打專業級、輕量化的擴聲喇叭,當然要往上吊掛時它也展現了它驚人的實力,特別是在吊完RL 0.5之後,再吊MiniRay真的就太佛心了,首先是它的吊架不到10公斤,你可以一個人很輕易的就把它裝上馬達,而每一顆MiniRay的重量約在14公斤,也加快了安裝的速度,並且用最精簡的人力完成吊掛工作

3、無限大的擴展性

之前使用MiniRay的場合大多是在室內,沒想到用在室外也能夠串成一套大系統,跟一般的音柱喇叭相比MiniRay適合小型至中大型的場合,所以你不用買一套用在小場合,而又要買另一套用在大場合裡




4、強大的後台管理

跟其他同類型我有碰過的音柱喇叭相比,MiniRay的後台功能真的是非常強大,根本就是放了一台小型的數位Mixer在電腦裡,每一軌的效果器包含了:Gate、High Pass、Delay、PEQ、Compressor、Reverb等…在軌道群組的部份也有DCA、Mute Group、Solo Group。對於中小型的場合算是非常夠用的了。

在這裡我要提一下我的接線方式,從MiniAmp-48進來的訊號我可以有兩種接法,一種是直接進Channel而另一種是進Full Range Input,差別在於如果我進Channel的話,我有一個實體的音量鈕在MiniRay-Amp+上可作音量大小的調節,如果是Full Range Input則是要到後台才能調整音量,不過Full Range Input還有另外一個好處,你從它的正下方LA Link再串一條短線進Sub Input這時你的後台上會有兩軌可控制,一個是高、中音的音量,另一個是Sub的音量,也就是說進Channel的話高、中、低音的量是連動的沒有辦法調整,這一次我使用的是進Sub Input






5、各控台可串聯,狀況一目了然

這一次我一共用了4台的 MiniRay-Amp+,而這四台各自有各自的後台,所以要監控各台的情況時就必需要切來切去的,不過它有一個很棒的功能就是能把這四台的總輸出錶頭放在同一個群組,在正常的情況下你會看到4個錶頭的動作是相同的,如果其中有一個不一樣,那就表示有動到某個參數了,而且很特別的是他錶頭顯示的不是一般的L R聲道,而是S L H三音路你可以很清楚的看出來那一個頻率讓你Peak了,可以很直接的抓出問題



感想

在多次使用完了MiniRay之後,無論是中、小型的場地又或者是室外吊掛,它都有非常高的靈活度可以運用,無論是本身的音質及強大的後台功能,其實已經不該把一般的音柱與它相比,因為已是不同量級的產品了,再加上有內建FIR的處理器,以性價比來說這產品絕對是個賺錢的工具,接下來我對它的期望就是後台的軟體能夠再更新一些Bug的部份,再加上21吋的超低音那就更完美了











星期三, 8月 21, 2019

第一屆超強新聲代Super New Voice歌唱大賽 燈光執行






活動性質:卡啦ok歌唱大賽

活動地點:宜蘭故事館

活動內容:歌唱、樂器表演

器材性質:燈光器材

器材內容:染色LED Par *8、染色LED Par *2、搖頭LED *2、煙機、燈控台



有燈光、音響、視訊需求的朋友都可私訊我們哦

高雄 光陽 Many銷售突破42萬台記者會 音響執行




活動性質:記者會、發表會

活動地點:高雄 光陽廠區

活動內容:音樂、特效

器材性質:音響器材

音響器材內容:

左右各一套MiniRay *4 MiniRay Sub *1

有燈光、音響、視訊需求的朋友都可私訊我們哦

礁溪老爺酒店 – 公司聚餐

礁溪老爺酒店 – 公司聚餐

活動性質:聚餐樂手現場演出

活動地點:礁溪老爺酒店

活動內容:歌唱、樂器表演

器材性質:音響器材

音響器材內容:

舞台: Yamaha DXR 15 主動式喇叭*2

外場: Yamaha CZR 15 *2

有燈光、音響、視訊需求的朋友都可私訊我們哦

羅東高中吉他社 第二屆回娘家




活動性質:樂團現場演出
活動地點:中興文化園區
活動內容:歌唱、樂器表演
器材性質:音響器材
音響器材內容:
舞台: Yamaha DXR 15 主動式喇叭*3、 Yamaha CZR 15 *1
外場: Yamaha CZR 15 *2、Yamaha CXS 18重低音 *2
有燈光、音響、視訊需求的朋友都可私訊我們哦

星期一, 8月 19, 2019

2019 大稻埕 情人節萬人一起唱情歌 – DANTE系統架構(二) 交換機篇



原先我以為Dante對交換機的要求是只要符合「非管理型交換機並帶有千兆級」就可用,這一句話不知為何也不知何時的就像「鑽石恆久遠,一顆永流傳」還有「Just Do It」這一類的Solgan一樣的烙在我的腦海裡,但這一切看起來不太精準呀~~因為NETGEAR XS505M不但是非管理型的交換機,而且還是比千兆級大上許多的「10Gbps 百億級」的交換機呀,不但如此它還是帶有SFP光纖接口,一台要價16xxx的明星級交換機呀,但這樣的一台交換機用在Dante的架構裡,不但無法發揮就算了還變成了出包的元兇,這叫它情何以堪呀~~

俗話說的好「器材不會有問題,有問題的都是人」,讓我們來看一下選擇用在Dante裡的交換機要有什麼眉角

1、管理型(Managed Switches)或非管理型(Unmanaged Switches)
對於這一點Dante系統並沒有要求,管理型的是有比較多的功能可以切換,你可以說他的靈活性比較大,而且對於一些特殊情況比較有能力作應對,但另一方面來說你要設定、確認的部份也比較多,但非管理型的就是隨插隨用,不會有其他的東西要設定,不過也有要注意的地方,這一點在之後會再解釋

如果你的交換機除了Dante之外還有影音或是wifi要使用的話,建意你使用管理型,因為跟其他的流量相比我們的音頻訊號相較之下小了很多,但當你交換機的流量快被用完之後,有可能會佔據到你的Dante信號,所以使用管理型的你可以把Dante放在優先順序的第一位,以確保訊號的穩定和安全。

如果你的交換機系統只用在Dante上,那用非管理型的就可以了

2、千兆級或百兆級
對於Dante的流量來說在64通道以下使用百兆級交換機是夠用的,如果你使用的是組播或是還有其他的影音傳送需要用到交換機,又或你考慮到之後升級的問題,那你就可以考慮千兆級的交換機,更重要的是千兆級跟百兆級的現在價格差不多,所以直接買千兆級的就可以了




3、魔鬼藏在細節裡辣妹都在電腦裡,請再注意這些東西

在買交換機之前請先再上官網看詳細的規格,因為網拍上的資料不一定有「完全」的刊登出來,要注意「POWER/ENERGY EFFICIENCY」和「QUALITY OF SERVICE (QOS)」這兩項裡的資料。在Power裡請注意「Auto Power Down」這一項表示它有「端口自動節能功能」,另外就是QUALITY裡的「IEEE 802.3az (Energy Efficient Ethernet)」, Energy Efficient Ethernet就是節能乙太網的意思所以也要避用,但有些交換機只會寫「IEEE 802.3az」這裡就稍作解釋一下



在現實生活中交通有它的規則,金融也有它的規則,這一些規則都是由人定出來的,我們稱之它為法律或其他的規則名稱。那在網路的虛擬世界裡呢?當然也有它的規則在,這一些規則當然不是由一些計程車司機或是運動員來制定的,而是由一群工程師來制定的,而這個團體就叫Institute of Electrical and Electronics Engineers,簡稱為IEEE國際電子電機工程師學會,而你會發現有很多的協議都有「IEEE 802.3」但最重要的是後面az的字樣,代表有高能效乙太網路(Energy-Efficient Ethernet)剛好也簡稱EEE,和綠色乙太網路(Green Ethernet)的功能

而這個EEE「節能愛地球救救北極熊」的功能,就是指它會檢測你的網路線狀態,如果你的埠上沒有在功作或是傳送的流量不大,那它就會命令交換機上的埠作「斷電」或進入「待機狀態」,又或是檢測電纜長度並相應地調整功率(Short Cable Detection/Power Saving),而這個也是我們這一次搞的半死的地方



如果你有看到上面兩個Logo都是EEE節能標章,有在交換機外盒看到這個,就要注意是否能夠關閉


因為這一台NETGEAR XS505M看似功能超強,但它其實並沒有「網頁介面管理功能」,所以想要關掉它的節能功能是不可行的,所以天真如白紙的我就想了個方法,就是持續的送一個訊號「激活」它,讓它覺得我們有在工作,沒想到這一招還是沒有用,雖然你有在傳送訊號,但對交換機所設計的功能來說1、2軌音頻訊號相較於影音或是上網來比小的就像雜訊一樣,所以它還是會乎略它跑去睡覺,最後只能直接換掉它最快

*IEEE是屬於規範而EEE是節能功能,兩者是不同的東西。在IEEE的規範裡跟節能有關的就是「IEEE 802.3az」務必注意

由於市面上大多的交換機都是EEE節能型的,所以最後讓我來整理一下快速選購時的必要條件

1、小架構純用Dante,非管理型但有網頁介面管理功能能關EEE
2、大架構除Dante以外還有其他的WIFI影音訊號要用,管理型千兆級以上
3、不要有IEEE 802.3az、Auto Power Down的功能,除非它能進後台關畢
4、64軌以下的音訊可用百兆級交換機,以上必用千兆級

最後,感謝擴聲組的陳冠宇給我很多關於網路的知識,這一次的案子沒有他真的不行

單位補充說明

10Gbps - 百億級
1000Mbps - 千兆級
100Mbps - 百兆級
1Gbps = 1000Mbps

Foo Fighters演唱會中所使用的Cisco SG300


星期一, 8月 12, 2019

2019 大稻埕 情人節萬人一起唱情歌 - Dante系統架構(一) 除錯篇


首先我要先感謝這一次擴聲組的同仁:樺哥、凱仁、冠宇。感謝你們完美的合作,讓這一次的演出能夠完美落幕

在這之前我對Dante的印象是「隨插隨用」,不過後來才發現魔鬼藏在細節裡辣妹都在電腦裡,在Dante的網站上他標榜只要千兆級非管理型的交換機就能使用,裡面這一句看似簡單的「非管理型的交換機」就有學問了,為什麼要非管理型的呢,那是因為管理型的交換機都很「省電愛地球救救北極熊」,不過這個節能模式會造成Dante訊號斷線,難又難在市面上大多的交換機都是管理型的非管理型的不好找,所以天真如一張白紙的我,在進場第一天的時候拿到公司新買的2台NETGEAR XS505M交換機時才是惡夢的開始…

所以我把這一次的問題歸類成以下幾點

1、含有Dante接口的介面出問題

在音頻傳送的演變過程中,從以前傳統式的類比傳送到現在數位式的傳送,我想我們正好處在一個過渡期,依我的看法數位音頻是未來音響產業必走的大方向,所以很多新出來的硬體都配有Dante或是其他的數位接口,再不然就是有插卡的選項,但很多以前的硬體是沒有以上的功能的,所以我們必需依靠像是Focusrite Pro或是Unika 1616這類的產品來當成我們類比與數位之間的橋樑

而我們這一次就是使用了2台Unika 1616當作與控台之間的橋樑,一開始5號水門的Marani-LPP480F與MiniAmp-48的連線一切正常,但MiniAmp-48與主控台的Unika 1616卻沒有這麼順利了,在這段將近380米的線路中,我使用了3台交換機當中繼,其中2台我用了NETGEAR XS505M另一台是Buffalo LSW3-GT-16NSR,不過Unika 1616卻怎也連不上,把所有的線都再查過一遍之後,我們決定把舞台上副控台的Unika 1616先拆下來接,果真就連到了…



不過狀況還是沒有排除,目前大約還是加護病房等級,因為連上了之後卻怎樣也發不出聲音,在博飛音響阿賢哥的協助之下,我們發現控台送出來的訊號只要進到Unika 1616就會變的很小,甚至連Unika 1616上的錶頭都不太跳,只有有時在短短的幾秒中裡錶頭是正常的,然後我們又把那台連不到的Unika 1616也拿來再作Input口的確認發現也是相同的情形…所以我們又回過頭找是不是其他的設備有問題…

在拉網路線時還以為今天大約6點多就可以撤退了,沒想到一直到了快十點我們還是搞不定Unika 1616,當然在這過程中我們也和Unika 公司的人不斷的溝通,就當我心灰意冷之際…我跪在控台前的大草地上,望著天上吶喊「天呀~~我願意用我的桃花運,來換取這一次的活動順利呀」,我話一說完舞台上的燈光直射我的雙眼,光線強到我睜不開眼,這時有個人逆著光出現了!!!


此次的擴聲組同仁 (左起):冠宇、凱仁、搖滾明、楊維夫老師

對!!!他就是救世主 楊維夫老師,能在這節骨眼生出兩台Unika 1616來,對我來說他根本是耶穌來著!!

經過維夫老師的檢測之後,証明了2台Unika 1616都是有問題的,接上去之後在錶頭上的訊號就正常了,於是到了11:30我們終於可以回宜蘭了!!!

簡單講就是2台1616的Input都是有問題的,另一台是外加無法連線


PS:不要問我為什麼2台同時壞掉還沒發現,其實我在公司都有測試過了,只能說我命格帶塞吧


非常感謝 博飛音響的同仁大力的幫忙


夕陽、工作,美景,搖滾樂

再多也不累

星期一, 8月 05, 2019

2019 大稻埕 情人節萬人一起唱情歌 - Dante系統架構篇


感謝臉書 王樂 提供照片

由於這一次的場地腹地實在太長,所以訊號的傳送是我們第一個要面臨的挑戰,以往的解決方式就是只能拉類比訊號,但我們有一段最遠的訊號必需拉大約將近400米的長度,這就必需把訊號的衰減、中間會遇到的干擾等算進去, 舉個例子來說好了,如果你這400米拉好了發現訊號不正常,可能其中的一條線在拉的過程中受損了那要怎麼查線???因為400米包含了要飛天的要遁地的,「查線」就會是一大考驗,雖然類比訊號感覺很可靠但風險極大,為了完美的演出我們勢必要考慮其他的方式。

在這個志玲姐姐都嫁人,嫦娥也都用視訊跟他的老公后羿連絡的時代裡,我們就要用數位的方式來解決這道難題,有在接觸這個行業的朋友就會知道Audio over IP,也就是用網路傳送音頻訊號的技術Dante,那怎樣去架構整個Dante的系統呢?首先你在每一個接收、放送訊號的地方都要有支援Dante的硬體,藉由這個硬體來跟你的系統作連結,就像是喇叭要有喇叭接口,類比訊號會走公、母XLR接口一樣的意思,那每個硬體之間走的是網路線,但在長度的上限是100米,每100米你就要再有一個交換機作訊號加強就像是第四台的強波器的概念

以下就是我們整個Dante訊號的連接方式



從5號水門的0.5開始我們設置了一台Marani-LPP480F,這是一台FIR處理器,同時也是喇叭訊號分配器,但最重要的是它有Dante接口,利用這個接口我們走了大約80米的網路線至4號水門MiniAmp-48,這是一台帶有PowerSoft 4進8出的擴大機當然它也有Dante接口,然後再走將近380米的網路線到主控台上的Unika 1616,然後由主控台的Midas M32R送訊號給Unika 1616,就完成了這一段訊號的連接


我的MiniAmp-48

從MiniRay一出來就先飛天空了


然後線就開始走柵欄外…一直走一直走…如果你看的到圖中的三角錐那代表兩件事
第一個就是你的眼睛很好
第二個那就是100米第一台交換機的位置


從另一個角度看回來,我真還沒看過幾百隻腳架這樣排的,好壯觀


到了這個架子時已經是300米了,第三台交換機就在架子的下方

然後又走天空飛到控台的左邊(以站在控台上面對舞台來算)


有看到我們的終點1616放在那裡嗎



而主舞台後方3號水門的喇叭,我們是在舞台上的副控台放了一台Unika 1616,然後也是走大約80米的網路線至3號水門的Marani-LPP480F,不過這一段也是一樣從主控台送訊號,只是我們少拉了主控台到舞台上這一段的線,因為這一段我們借用博飛的系統,所以省了這一段線

以上是我計畫中的完整架構,不過計畫趕不上變化,接下來的文章會跟大家分享我所遇到的難題

2019 大稻埕 情人節萬人一起唱情歌 - 場地篇

這一次大稻埕的情人節萬人一起唱情歌的活動,對我來說是一個很大的挑戰,因為公司裡的大人全都在國外所以我身負重任,再加上這個戶外場地大到實在讓人崩潰…所以我決定分成幾篇來跟大家分享這一次很難得的經驗

這一次我們家是負責「外部擴聲系統」,簡單的話就是主舞台以外的地方就都是我們的,所以先帶大家看一次場地的規劃,整個場地在地圖上量大約是570米,不過我覺得大約有到700米以上,因為現場量的20米與地圖上量的好像就差了5米,所以距離的部份大家就參考一下,不用太認真哈哈哈

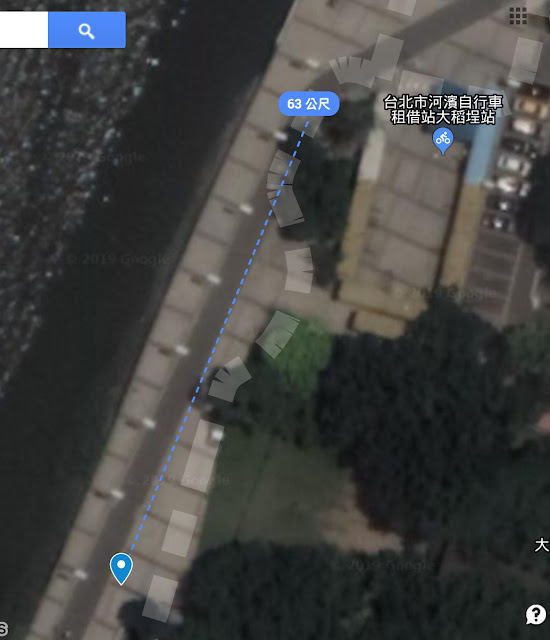

簡單的說整個場地是從大稻埕的5號水門一直到3號水門,第一座的外部擴音系統落在5號水門的河濱自行車租借站,這邊除了有一個投影幕之外,音響的配置是瑞陽的 RL 0.5 高音8隻低音4隻,「預計」要打的距離約60米




5號水門喇叭視角



第二個擴聲系統在5與4號水門之間大約是在千歲官前方再過去一點,這邊的配置是2 串MiniRay,一串往5號方向打另一串往4號方向打,每串是高音8隻低音4隻,預計要打的距離往5號水門約60米,往4號水門約50米因為這邊有地形(很多樹…)、方向的影響,所以比較少10米左右



往5號水門方向


往4號水門方向

再來過了籃球場之後就是主舞台區了,總長大約110米不過我覺得不止啦,這邊除了主舞台的喇叭之後,在控台的後方還有放置Delay喇叭,真的太幸福了







最後3號水門籃球場後方是我的第三座擴聲系統,音響的配置是瑞陽的 RL 0.5 高音8隻低音4隻,預計要打的距離約60米
