Veelah的V3 OM木吉他加裝 Shadow SH 145 Prestige拾音器

這一次是Veelah V3-OM雲衫單板木吉他要加裝Shadow SH 145 Prestige木吉他拾音器，我們先來看各自的產品資料

Shadow 的由來

Shadow 是由Joe Marinic 在1971年成立的，代表著高品質和絕對可靠的產品保証，對於音樂的熱情和電子產品的知識是我們成功的要素之一，我們不但有一群高素質的工程團隊，也有一群緊密合作的音樂家，Shadow是目前為止世界上最歷史最悠久的拾音器製造商，平均生產50000個拾音器和35000個前級放大器，除了在德國紐倫堡的總公司之外，還有美國羅里達州及廈門的分公司及全球40多個服務地點，現在的Shadow 不但是一個生產拾音器的公司，也是拾音器產品界的一個指標。

產品說明

獲獎無數的Shadow SH 145 Prestige木吉他拾音器，設計的主旨為提供一個真正的真實、清脆、自然的木吉他音色，SH 145雙線圈拾音器使用了高強度的釤鈷磁鐵(samarium cobalt magnets)，搭配可調整式的磁柱讓每一條弦的音色及音量都能達到一個最佳的平衡，讓音色最完美一呈現給聽眾，完全屏蔽的外殼和低阻抗輸出讓SH 145能作到100％無嗡聲，使用3V電池供電、及可調整音量的設計，讓你在操作上能更加直覺的反應，快速、簡單的安裝方式讓它成為市面上最受歡迎的產品之一

SH 145提供兩種輸出方式，你可以使用原廠附贈的導線SH 007，直接從拾音器上輸出，另外也可以拆下你的背帶扣，裝上SH 009雙聲道輸出的導線孔，輸出聲音至你的音箱或是混音機

產品規格

型號：SH 145-G
拾音器*1 訊號線 * 1 (長度4M)

木吉他

琴身資料
琴身形狀：Oh Marvelous
面板材質：單板雲杉木(Solid Spruce)
側、背板材質：非洲紫檀木(Ovangkol)
琴頸：桃花心木(Mahogany)
指板：玫瑰木
琴橋：玫瑰木
琴頭：玫瑰木
琴身鑲邊：桃花心木(Mahogany)
響孔裝飾：非洲紫檀木(Ovangkol)
弦鈕：鍍鉻Diecast
指板寬度：43mm
弦：D`addario EXP11
無烤漆原木消光

Veelah MC-KOA 吉他加裝Shadow SH Sonic DoublePlay拾音器

今天要寫的是Veelah MC-KOA相思木單板旅行吉他要加裝Shadow SH Sonic DoublePlay拾音器，我們先來看各自的基本資料

琴身資料
商品型號：MC-KOA
面板材質：單板相思木（亮光漆面）
側、背板材質：相思木
琴頸：桃花心木(Mahogany)
鑲邊: 玫瑰木
指板：玫瑰木
琴弦: Elixir
弦栓: 黑檀木
弦鈕: 復古式油壓鈕
音口花圈: 珍珠白貝
上/下弦枕：加拿大製NuBone人工牛骨
尺寸：36吋

Shadow SH SONIC DP 是專為鋼弦木吉他設計的拾音器，結合了Shadow兩大經典之作品Nanoflex 拾音棒與NanoMAG拾音器，Nanoflex 拾音棒安裝在下弦枕之下，不但能忠實的呈現弦振動時的音色，更能接收到琴身的震動，像是指彈技巧中一些敲打琴身的技巧，Nanoflex都能完美的接收呈現，而NanoMAG拾音器是一個小型的雙線圈、低阻抗拾音器是用了釤鈷磁鐵(samarium cobalt magnets)製成，能夠在琴弦上達到一個完美的平衡，並且比傳統式的拾音器具有更寬廣的頻率範圍

另外主要的控制系統SH SONIC DP是安裝在響孔內的，這代表你不用在吉他的板上打一個洞，你可以在上面控制你的音量、音色及Nanoflex 拾音棒與NanoMAG拾音器的輸出比例，還有相位開關(Phase switch)及低電量顯示

OK我得說Veelah MC-KOA在旅行吉他界真的表現的不錯，雖然琴身小但是還能維持一定水準的音量，另外因為是koa的面板不但紋路正點，在音色上也多了幾分的Q度，所以以價格來看算是CP值很高的一把琴

不過在安裝Shadow SH SONIC DP的時候我們遇到了幾個問題，第一個要克服的就是因為琴身比較小的關系，所以裝在響孔裡的控制系統會卡到面板的力木，不過在我們用3M的無痕膠加高之後，就閃過了力木而且還是非常穩固

第二個問題就在於NanoMAG拾音器，它的設計是安裝在指板的最末端，不過前提是末端要是平的，可是Veelah MC-KOA是跟著響孔跑圓的，因為我們手工作了一個半圓木塊讓它變成平的，不過還是一個小缺點，因為他的指板末端也還是有點弧度，所以沒有辦法是完全切平的，不過這都不會影響NanoMAG拾音器的功能

另外因為改成了電木，所以客人也再加訂了一條手工導線，讓聲音能提昇到另一個水平，規格如下

訂制線材
導線頭：Amphenol ACPM *2
線材：Mogami 2524
焊錫：Mundorf 含銀焊錫
防護網：美國TechFlex
長度：3米
熱縮套：外-黑、內-黃
防護網跟熱縮套的顏色都可以自由搭配哦
打造一條屬於你高品質又獨一無二的導線吧~~

另外想要聽聽Shadow SH Sonic DoublePlay拾音器的聲音，可以參考影片中木吉他的部份，就是使用Shadow SH Sonic DoublePlay錄製的哦

Veelah的V7 SAS DC 木吉他加裝 Shadow SH 145 Prestige拾音器

這一次的案子是Veelah的V7系列木吉他要加裝Shadow SH 145 Prestige木吉他拾音器，我們先來看各自的產品資料

Shadow 的由來

Shadow 是由Joe Marinic 在1971年成立的，代表著高品質和絕對可靠的產品保証，對於音樂的熱情和電子產品的知識是我們成功的要素之一，我們不但有一群高素質的工程團隊，也有一群緊密合作的音樂家，Shadow是目前為止世界上最歷史最悠久的拾音器製造商，平均生產50000個拾音器和35000個前級放大器，除了在德國紐倫堡的總公司之外，還有美國羅里達州及廈門的分公司及全球40多個服務地點，現在的Shadow 不但是一個生產拾音器的公司，也是拾音器產品界的一個指標。

產品說明

獲獎無數的Shadow SH 145 Prestige木吉他拾音器，設計的主旨為提供一個真正的真實、清脆、自然的木吉他音色，SH 145雙線圈拾音器使用了高強度的釤鈷磁鐵(samarium cobalt magnets)，搭配可調整式的磁柱讓每一條弦的音色及音量都能達到一個最佳的平衡，讓音色最完美一呈現給聽眾，完全屏蔽的外殼和低阻抗輸出讓SH 145能作到100％無嗡聲，使用3V電池供電、及可調整音量的設計，讓你在操作上能更加直覺的反應，快速、簡單的安裝方式讓它成為市面上最受歡迎的產品之一

SH 145提供兩種輸出方式，你可以使用原廠附贈的導線SH 007，直接從拾音器上輸出，另外也可以拆下你的背帶扣，裝上SH 009雙聲道輸出的導線孔，輸出聲音至你的音箱或是混音機

產品規格

型號：SH 145-G
拾音器*1 訊號線 * 1 (長度4M)

木吉他

型號：V7-SAS-DC
桶身/尺寸：D桶缺角/41吋
面板：單板西卡雲杉木
側背板：單板桃花心木
指板：玫瑰木
琴橋：玫瑰木
弦枕：TUSQ
弦：Elixer
漆面：亮光
附贈：原廠高階硬盒

由於Shadow SH 145 Prestige非常好安裝，只需在尾釘的地方開一個洞就行了，而如果你不想開這個洞，你也可以使用原廠附的導線，達到完全不用破壞琴身就能使用的效果，所以也很適合一般人使用

最後附上學生的粗糙的錄音檔供大家參考，木吉他接上Shadow usb cable進Mac 電腦錄，沒有作什麼後製及剪接，原本的音樂擺在十二點鐘的方向，吉他的部份複制成兩軌，左右各偏十，左邊的木吉他加了軟體內建的Reverb ，乾濕比是7:3 ，所以仔細聽的話應該可以聽出一些差異

Schecter Diamond Series Damien FR 換大搖桿套筒座 及Pure Tone導線插孔

今天要維修的是Schecter 的 Diamond Series Damien FR ，由於這一把吉他的型號比較舊了，琴主之前因為女色，哦不是是好色，哦也不是，是因為忙於學業不是忙於女色，比較沒有時間彈，所以呢有點年久失修，不過呢還不算嚴重，我們第一個要更換的是導線插孔，把原來大陸製的，改成四個簧夾的Pure Tone導線插孔

在作過指板的保養之後呢，我們就要來換弦了，這時才發現Floyd Rose Special Locking Tremolo System的大搖座上，搖桿搖座豆子 String lock insert有生銹的情況，趁這個機會也一併處理，將六個統統換新

然後又發現了大搖桿套筒座 Pressure bushing f. Arm有走位的情況，這時人生有點陷入了黑暗看不見光明，因為弦都已經裝上去了，所以也只能從後面來，我的意思是從後面把搖座彈簧給拆掉，然後把整個搖座拿起來，原先以為只是鬆掉，只要再裝回去就好，沒想到事情就像815停電一樣沒那麼簡單，因為上面的螺紋都崩牙了，只好再換上新的筒座

這麼冷門的零件我們都有，你看老闆是不是肖仔

再來就是調整搖座的高度，及後面彈簧螺絲的深度，讓搖座及弦距是在標準的位置，由於這個動作需要有較多的經驗才能快速的完成，好在我有用我的愛心及耐心去關懷它、去調整它，所以它又是生龍活虎的一把琴了

本次施工內容

1、指板深層保養
2、琴身保養
3、更換Pure Tone導線插孔
4、更換搖桿搖座豆子 String lock insert
5、更換大搖桿套筒座 Pressure bushing f. Arm
6、更換D''orazio-99%純鍍鎳電吉他弦(10-46)
7、調整搖座高度
8、調整彈簧螺絲的深度

Yamaha BB614 更換Balance Blend Pot 可變電阻 及雜訊消除

這一把Yamaha BB614的維修過程，真的是一波好幾折，原先拿到時的問題是像照片裡寫的一樣，打弦、雜訊超大，又在解決雜訊問題之後，換電路版出問題了，為了要趕的上客人的演出，我把電路版拆掉之後，整個線路及控制系統重作

BB614的拾音器前段為P型的雙線圈拾音器，後段為J型的單線圈拾音器，而雜訊的部份除了來自單線圈原有的雜訊之外，其他的雜訊來自於前段的雙線圈，也就是說不管只開單或雙都有雜訊，而雙的雜訊還比單的大，這就不正常了

於是我秉持著作人一步一腳印的原則，先把在琴橋下的接地線換粗、重焊，另外單線圈的電路室作鋁箔簈壁，另外再加上原本的地線，這樣有將後段的雜訊減少了許多，但在高音全開時還是會有雜訊，最妙的是前段的部份，我加了一條地線，但不是在電路室作簈壁，而是只有把這條地線「壓」在前段拾音器的框下，而這個框本身跟拾音器是沒有關連的，拾音器不靠它調整高度，這只是好看而以，卻將前段原來有的狂大雜訊給消除了，你看~~人生就是這麼奇妙

而這一塊電路版已經不是我能力範圍能處理的，於是我將它送給 歐力安的張千宇老師檢修，更換了電晶體及電容之後，送回來後我又把原先上次幫客人臨時作的電路拆了，改成跟原來一樣的電路系統

於是結束了我這一波八折的維修過程，以下是本次施工內容

1、更換Thomastik-infeld Infeld 貝斯弦
2、指板大保養
3、琴身深度打蠟
4、更換Balance Blend Pot 可變電阻
5、後段拾音器電路室簈壁
6、前段拾音器框地線
7、琴橋地線重拉
8、電路版更換電晶體及電容(歐力安)
9、線路重整2次 = =

木吉他加裝Shadow 的SH 330拾音器及接地加強

今天要施工的是木吉他加裝Shadow 的SH 330拾音器，不過我們又作了一些改變，讓琴主使用起來更順手，我們先來看SH 330的基本簡介

產品說明

Shadow 的SH 330是一種非常優秀的響孔式單線圈拾音器，能為任何的鋼弦吉他，提供一個比例完美的音色。SH 330在經過屏蔽之後，再採用真空打蠟並密封在環氧樹脂中，讓SH 330不易產生回授及噪音，能讓你的木吉他發出最乾淨的音色。

除此之外SH 330有著全楓木的外殼，非常方便安裝或拆卸，並帶有一條4m長的低雜訊導線，你無需在你的吉他上鑽任何的洞就能使用它。

產品特色

1.被動式單線圈拾音器(無需電池)
2.全楓木的外殼
3.真空打蠟並密封在環氧樹脂(低雜訊)

這就是今天的主角SH 330

不過因為他的導線沒有辦法拆下來，所以在收納時並不是很方便，於是琴主也聽從我們的建意，把它改成插導線式的

母頭的部份我們也是採用原廠的Shadow導線孔 SH010C

另外剪下來的導線我們也沒有浪費，我們把它加裝了一個Switchcraft的導線頭，讓它變成一條可以用的導線

在測試的過程當中我們發現了，SH 330會有一個電流的hum聲，也就是手放在弦上時，電流聲就會變小，於是我們再幫它作了一個接地加強的小玩意，將電流聲降到最小

以下是我們這一次施工的內容

1、指板重度保養，上了三次的保養品
2、琴身貼紙殘膠去除，加打蠟
3、將SH 330加上SH010C改裝成插導線式
4、將剩下的導線加上Switchcraft作成一條可用的長導線
5、接地加強
6、裝上D'orazio-80/20黃銅民謠吉他弦(10-47) 10

Taylor的416 CE R 木吉他大部保養

今天要進行保養的是在宜蘭非常少見的高級木吉他Taylor的416 CE R，主要是處理金屬硬件養化的部份，像是弦鈕及指板上的fret，一樣我們先來看它的身家資料

基本資料

面板材質：單板西卡雲杉Sitka Spruce

側/背板材質：單板印度玫瑰木Indian Rosewood

缺角樣式：Venetian Cutaway

琴身樣式：Grand Symphony

拾音器系統：Expression System 2

鑲邊：白色

背板配置：2-piece No Wedge

響孔裝飾：三環式 Three Ring

琴頸寬度：1-3/4"

琴頭與琴頸黏合方式：Scarf

指板材質：黑檀木 Ebony

指板鑲貝：4mm義大利壓克力圓點 4mm Dot Italian Acrylic

弦栓：黑檀木 Ebony

總長：25-1/2"

弦鈕：Taylor Nickel

原廠用弦：Elixir Phosphor Bronze HD Medium

-->

那這把琴為什麼要作除銹呢?因為琴主的手會流手汗，而手汗裡的酸性常常會造成金屬配件的養化，除了會讓琴變的舊舊的不美觀之外，也會減少金屬配件的使用壽命，所以適當的定期保養是必需要的

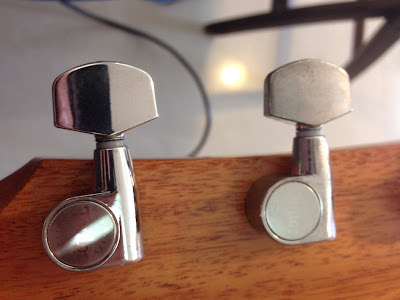

左邊是除完銹的，右邊是沒除過的

銅條除銹前後

本次的施工項目為

1、六個弦鈕除銹

2、全部的fret除銹

3、指板清潔上油

4、琴身深層打蠟

5、調整琴頸

6、換上Thomastik-infeld Plectrum木吉他弦(.011-.050)TIXF-AC111

Farida D52 木吉他加裝 Shadow SH 141拾音器

今天要動工的來自台灣大廠Farida D52N全單木吉他，琴主想要加裝拾音器，以方便演出時使用，我們先來看看D52的身家資料

基本資料
面板：西提卡雲杉(單)
背 / 側板：桃花心木(單)
柄材：桃花心木
指板/琴橋：紫檀
邊飾：桃花心木
指板鑲嵌：白真貝音點
上下弦枕：牛骨
弦捲：Farida 壓鑄式鍍鎳弦捲
琴弦：D'Addario
弦長：650 mm
外觀全長：約 104 cm
胴身寬度：約 39 cm
塗裝：NS

今天選擇的拾音器是來自德國的Shadow SH 141，以下是他的資料及照片

Shadow SH 141主動式單線圈木吉他拾音器能夠提供真正真實、清晰、自然和完美平衡的吉他聲音，完全屏蔽的外殼和低阻抗輸出能將hum聲雜訊降至於0，電子系統所需的用電量非常低，只要一個3V水銀電池就能供電，SH 141並配有一個雙聲道輸出的導線孔，還有一條4m長的低雜訊導線。

產品特色

1.主動式響孔單線圈拾音器
2.完美平衡輸出
3.完全屏蔽零hum聲

因為尾釘的部份有上膠，所以在拔的時候並不好拔
