類比混音機上的各種輸出接口(一)Aux、Fx、Aux Fx

如果你想要架構一個更大的音響系統，你就得認清楚每一個輸出接口的功能，常見的輸出接口會有Aux、Bus、Martix、Group、Monitor等…看到這麼多的專有名詞你心裡可能一個頭兩個大了，更機車的是「相同的功能在不同品牌的混音機上，名稱卻又是不一樣」，這裡提供幾個判斷的心法給大家使用

1、 確定要服務的對象
先確認你要使用的地方，像是內場監聽、外場Delay、前區補聲喇叭等…確認了使用的對象才能正確的決定接口

2、 清楚明白訊號的來源

3、 使用後有無回到總輸出(主線)，或是有獨立的輸出接口

接下來我們要拿幾個入門的類比混音機當作說明

AUX、FX

AUX輔助輸出應該是我們最常遇到的第一個類型，以一般類比控台而言它會出現在EQ的下方，AUX的數量則會因為各機種的功能、大小的不同而有數量上的差異，而它主要的作用是在於

「將該軌的訊號送至其它的輸出接口，用以接上其他的設備或喇叭」

以Yamaha MG10來說它只有一個AUX，所以使用上很簡單，你每一軌要送給AUX Out多少那你就轉多少，所以你可以再接一個喇叭給它當作「監聽」使用，而MG12功能上又比較好一些，除了它有2組AUX之外，它還有AUX Send Master用來控制「每一軌送到AUX的總量」，所以除了打開每一軌的AUX之外也要記把AUX Send Master打開才會有聲音

那有AUX又有AUX Send Master時音量要怎麼調整呢?我的習慣是，因為AUX裡大家要聽的東西不同，音量上會有大有小，所以把AUX Send Master轉至0，然後再依個人喜好看每一軌要送多少去作調整

相同的功能到了Behringer上名稱就從AUX變成了FX，而AUX Send Master變成了FX Send，我看各位同學都聰明絕頂，天靈蓋上不斷的發出靈光所以我就不再重覆論述了

從AUX(FX)到AUX Send Master(FX Send)，到這邊為止訊號從AUX送出後都沒有回到總輸出，而是從獨立的輸出接口送

  Behringer 的 XENYX 1002 混音機

XENYX 1002 的電路圖

AUX FX

接下來會再多的功能是AUX FX，也就是我們可以在每個通道送效果器，一般這個AUX FX會放在比較後面的AUX通道，如果有4個AUX來說在MG系列上AUX FX是在AUX 4，而Behringer則是把FX的名稱又變回了AUX，然後把AUX FX放在AUX 3，AUX 4又回到跟原來的AUX 1、2功能相同。不要問我為什麼~~你如果有一間混音器公司你也可以這麼任性哦。

那AUX FX跟AUX有什麼不同，聰明的你看也知道它都在名字上告訴你了AUX FX多了效果器的功能，但其實最大的不同是AUX FX其實會送2組訊號到不同的地方，一組當然就是它對應的AUX Output孔，另一組當然就是送往總輸出，所以我們整理一下它們不同的地方

AUX – 只送往AUX Output
AUX FX - 送往AUX Output也送往總輸出Main Output孔

Behringer 的 XENYX 1202FX 混音機

XENYX 1202FX 的電路圖

接下來我們再用知名的日本女子樂團來當作說明

另外關於Pre Fade或Post Fade可參閱此篇

混音機上的PRE FADER? 與POST FADER?

Marani LPP480F FIR處理器測試EV EKX-15喇叭

今天把玩的是EV EKX-15，我們對它作了smaart的測試，然後去比較有無使用FIR的前後差異

EV這一個品牌我想對於有在作PA的朋友們都不陌生吧，在早期也算很多音響司廣泛使用的品牌，小弟自己本身也有一套EV的上古神器，不過以前的喇叭真的又大又重，而且現在的喇叭體積愈作愈小，但效能是愈來愈好出力愈來愈大，一但用過就回不去了

今天小弟有幸來到宜蘭知名音響公司「永記音響」的大本營，這也要感謝長峰老闆的邀約讓我可以把玩、蹂躪、調戲這一顆EKX-15，當然就要竭盡所能的玷污它啦，能夠有這樣的機會小弟也算誠意十足的前力以赴了，一開始的前戲我先用我的雙手上上下下、左左右右的撫摸它，哇~~這個觸感真好光滑又細緻的，果然是沒有被帶出場操過呀，所以我就問EV小姐你平常是怎麼保養的呀，他躺在我的雙手嬌羞的回答我：人家是用EV Coat的專業工法，是一種合成膠的塗層，質地十分的耐用，不管你日也操眠也操，日日操週週操，表面還是一樣光滑如新，是音響公司外出巡迴的最佳選擇

哇~~小弟還真的是長了知識了，在興奮之餘失去了控制，一把就把EV小姐給抱了起來，突然發現你不是木箱製的嗎，怎會這麼輕呢??你老闆給你餓多久了，原來它的淨重只有23公斤，對於木箱喇叭來說這個重量我覺得我可以，在外場時一個人搬上喇叭架，你也不會聽到員工咒罵你無良頭家，喇叭都買重的要死的

ok，接下來阿明叔叔就要好好的來對它作身體檢查了，smaart一掃下去時我的第一個疑問是，長峰你有作low cut嗎??原來呀你可以從測量的結果發現EKX-15是一顆低音較少的喇叭，從它官方的資料可以看出來，它的低音從110Hz左右開始往下降，相較於Yamaha CZR15 從50Hz開始往下降，JBL SRX815從60Hz，JBL PRX815從70Hz幾開始往下降，所以EKX-15是一顆「低音較少」的15吋喇叭

EKX-15原廠頻響圖, 它的低音從110Hz左右開始往下降

現場測試的EKX-15距離約3米 1/3oct顯示

1/6oct顯示

1/12oct顯示

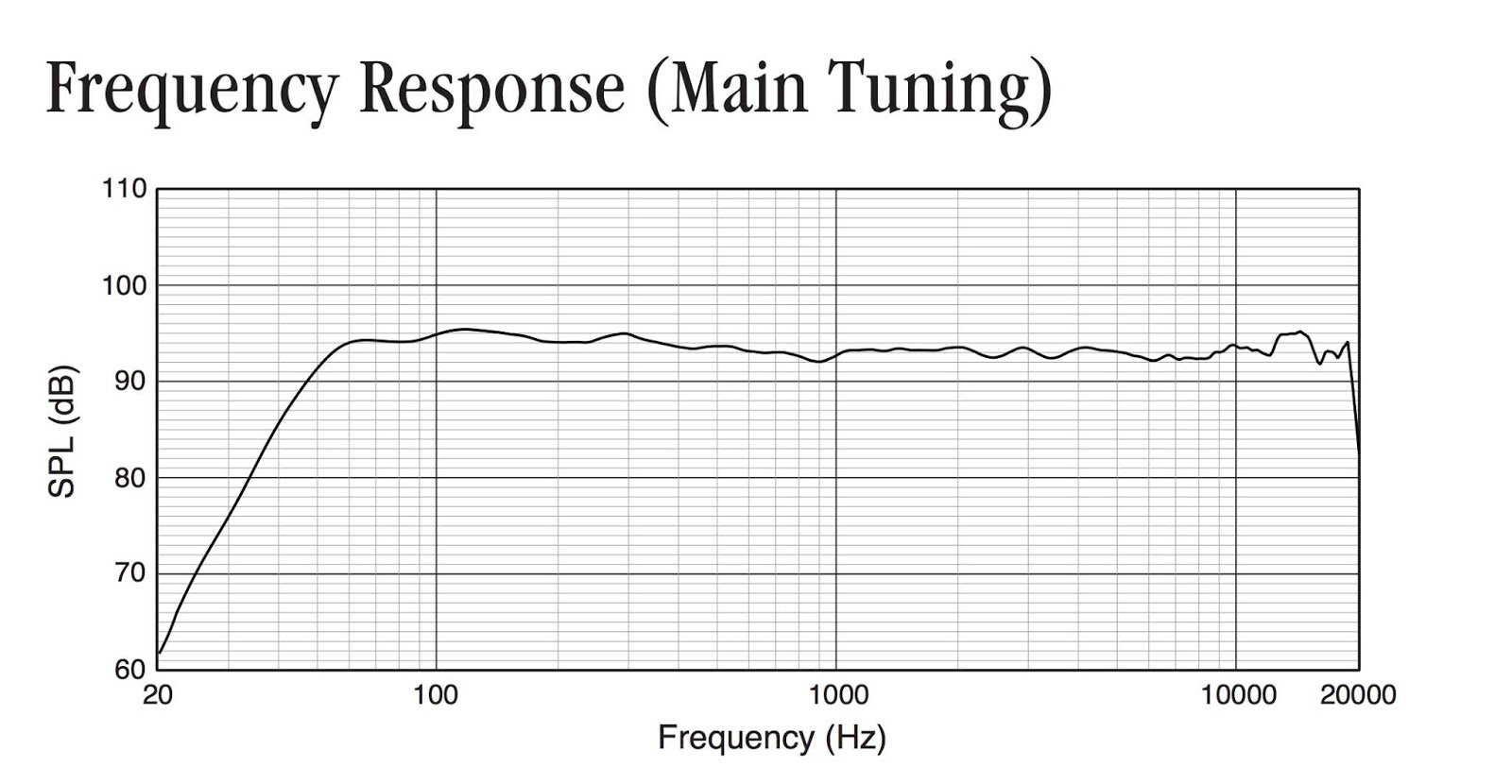

Yamaha CZR15 從50Hz開始往下降

JBL SRX815從60Hz開始往下降

JBL PRX815從70Hz幾開始往下降

不過讓我驚豔的是EKX-15現場測量到的250Hz到10kHz的曲線是很平直的，而在官網上4kHz的那一個凹陷，實際測量時會落在4-5kHz之間，但也要放大之後才會比較明顯，所以我認為EKX-15如果在一般場合搭配超低音喇叭，會是一個很好的「工作型喇叭」

什麼是工作型喇叭我的認定是它的頻響曲線平直，適合用在樂團型或是以麥克風特性決定勝負的場合，怎麼說呢，試想一下如果你的喇叭頻響的曲線平直，這時就能凸顯出麥克風的特性，所以像是樂團或是需要大量麥克風收音的演出類型，這樣的喇叭就會很適合，另外如果只是演說型的場合，你可以試試只用EKX-15不搭配重低音，就會得到一個很舒服又清晰的音場

線色是FIR校正過後的EKX-15

接下來上場的就是LPP-480F了，看到EKX-15原本的曲線我還以為480F派不上用場了，所以從校正完的曲線來看真的只有動到一點點，但是聲音上還是有明顯的差異，如果以文字來形容我會說是變的更「清楚」、「聲音較為飽滿」，而顆粒狀的音色像是「小鼓」的「點」會變的比較明顯，個人覺得EKX-15原本的音色就不差，但跟作完FIR來比的話原本的音色比較搖滾，校正完之後變的比較細緻、立體，簡單的來說就是一種搖滾變HiFi的差異

而作過FIR校正的EKX-15放大倍數之後你會發現，跟沒有校正過之前相比，上下起伏的曲線會變的比較小，這也是FIR厲害的地方!!!

1/6oct顯示

1/12oct顯示
