在現今的現場演出環境中，能用的無線頻寬愈來愈少，無線Mic的干擾往往是很多成音人員心中最大的痛，除了大唱「心事誰人知」之外，如今Shure推出的Axient Digital ADX系列的無線Mic系統，或許能為這個困擾帶來強大的解決方案
Axient系列的會分成 Axient(類比)與Axient Digital(數位)，其中Axient Digital可搭配的發射器有分成AD 與ADX兩種，今天我們要介紹的就是ADX強大的功能，完整的Axient Digital ADX系統就像一個頂尖的軍隊一樣，有強大的攻擊火力(接收器Receiver、發射器Transmitters)，快速的後勤補給(電源管理系統)，天羅地網般的情報系統(訊號管理系統)，現在就讓我們一窺它們獨到之處吧
Axient Digital的接收器有兩個型號，雙頻通道的AD4D與4頻通道的AD4Q，它俱有以下特點
1、超寬調頻範圍Wide Tuning Receivers and Transmitters：可達184Mhz，同為數位系統的ULX-D與QLX-D只有64Mhz
2、傳輸模式：有標準(Standard Mode)與高密度(High-density Mode)兩種
在6Mhz的頻寬下標準模式可使用17隻，8Mhz的頻寬則可使用到22隻，但在HD模式下6Mhz可增加到47隻，8Mhz可加到63隻
這個技術的原理是在於數位信無線訊號(Digital wireless systems)在使用時所佔用的頻寬本來就比(Analogue wireless systems)的還要小，官方的使用建議是在標準模式下RF功率在10mW，每一個頻道會使用200KHz跟其他頻道的間距是350KHz，使用HD模式時RF功率會降到1mW，每一個頻道會使用100KHz跟其他頻道的間距是125KHz，所以可以在相同的頻寬下使用更多的Mic，但更重要的是HD模式數量多倍、品質不變，傳輸的聲音品質一樣是20Hz至20KHz的全頻率範圍。
官方解說影片

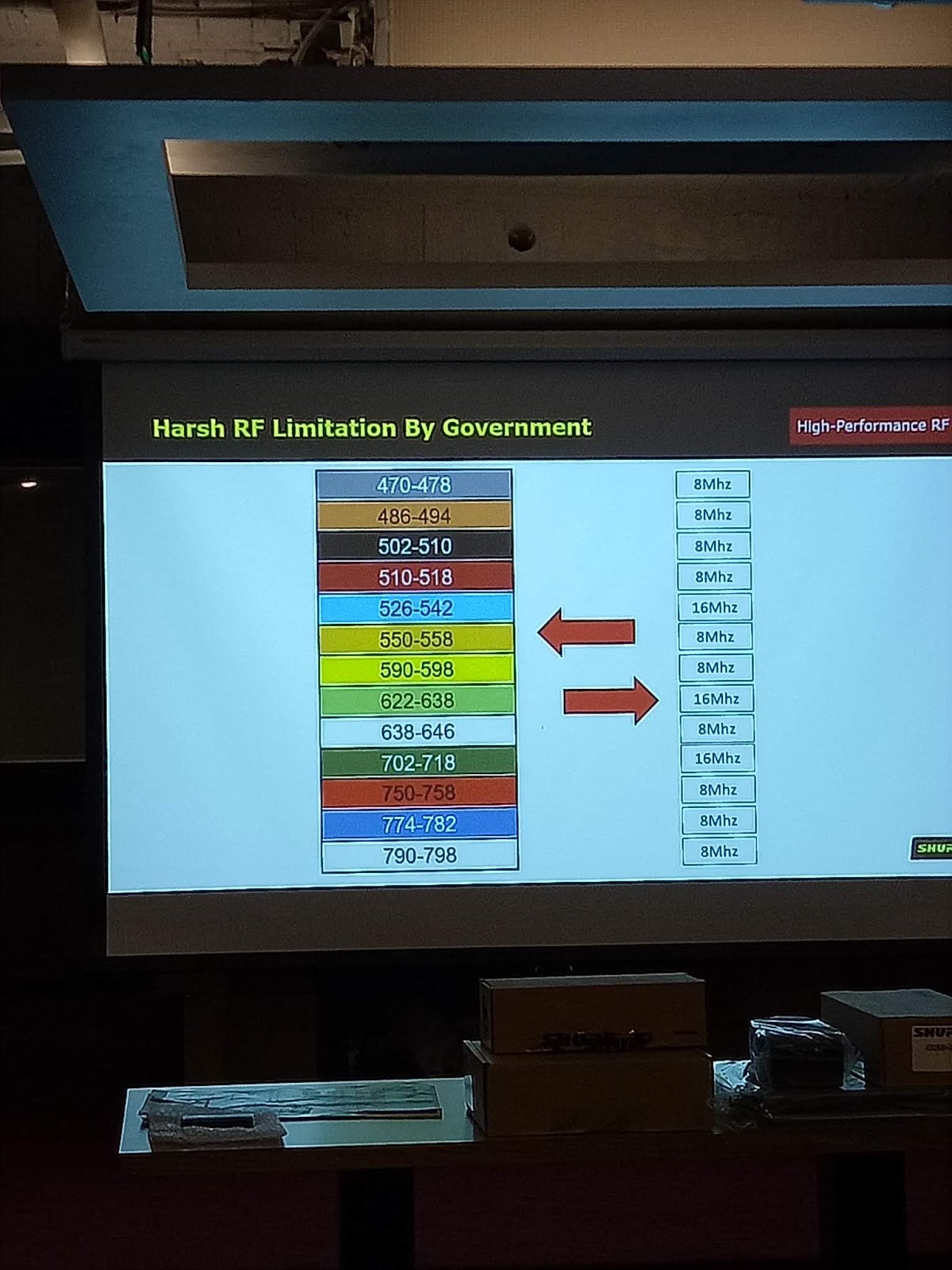

每一個頻段有多少的Mhz可以用
3、頻道品質量表Channel Quality Meter
過去我們在判斷訊號好不好會不會有斷訊的問題，一般都是透過RF 訊號強度
RF Signal Strength來判斷，但新的AD系列多了一個Quality Meter在它的顯示屏上，用來告訴你現在的RF訊號與背景底噪的比例(訊噪比)是多少，如果燈滿不代表不會斷訊，你可以透過AXT600頻譜管理器和Shure的軟體去偵測現場的RF環境，如果你的訊號強度太低太過接近底噪，或是你使用的頻段鄰近的頻段也有人在使用，這可能不會讓你馬上斷訊但會有斷訊的危險，這時你就可以考慮要不要換到別的頻段
良好訊號5個燈
訊號較弱時只有3個燈
旁邊出現了一個可能會干擾的訊號
4、超低延遲Low Latency
這裡指的是發射器到接收器的模擬輸出所需的時間，標準傳輸是2ms，高密度傳輸是小於2.9ms，而ULX-D與QLX-D同為小於2.9ms。
5、四天線接收模式Quadversity
AD4D、AD4Q是目前Shure唯一有四天線的接收機，可讓RF的射頻範圍達到射好射滿的最大化，也大大降低了干擾與訊號中斷的風險，而將收機在使用Quadversity模式時，將提供2組的音頻訊號給Mic，另外你也可以將其中兩隻天線接上AXT630這種天線分配器作使用
6、耳機監聽功能Headphone Monitoring
Axient Digital 可連接Dante 裝置使用，你可以透過耳機孔使用Dante Cue的能去聽Axient Digital的每一頻道的聲音，更屌的是使用Dante Browse的功能你就能從接收器上的耳機孔聽到任何一個連接到Dante系統上的聲音，只能說Axient Digital的接收器不務正業到一個極至。
7、信號加密Encryption
接收機採用AES-256進階加密標準，別的接收器如果跟你使用相同的頻道是無法偷聽到你的音訊內容，相對的我們也聽不到別人的內容，而這個AES-256是美國政府用於機密資訊的加密標準，AES的加密金鑰是隨機產生的，所不管是製造商或是用戶也無法得知這組密碼，也因為AES使用的演算法比女人心還要複雜，所以目前還沒有技術可以破解
因為這套Axient Digital很適合用在跟鄰居偷情上，因為老婆無法監聽你們調琴的內容，除非你講太大聲…那我也沒辦法了
發射器系列Transmitters
為了應付多變的表演環境，可使用的Transmitters共有手握、腰包、迷你腰包、Talk Switch
手握Mic
1、頻率多樣性功能Frequency Diversity
如果你在型號的後面看見FD就表示它有Frequency Diversity的功能，像是ADX2FD代表同時有2個不同的Frequency同時在工作，如果一個受干擾他會自動跳到另一個，聲音完全不會中斷，另外它還能受Show Link控制(後面詳提)
2、發射器註冊功能
如果有其他人的發射器在附近的場地使用，或是你得罪了同行人家特地帶同系列的發射器來亂，這時你就需要Unregistered Transmitter Action這個功能，如果你的發射器沒有在接收器上註冊，它就不會發出聲音接收器就會視它為小三，直接封鎖掉它
迷你腰包Micro Bodypack Transmitter
無線系統有Bodypack沒什麼好說嘴的，但有迷你的Micro Bodypack就很神氣了，ADX有一個最新最小的腰包ADX1M，採用的是內建式天線，又輕又小的體積讓你忘了它的存在，雖然內建式的天線會比有天線的收訊差一些，但只要你的天線系統架構好，官方表示40米內是沒有問題的，同時它也受Show Link控制

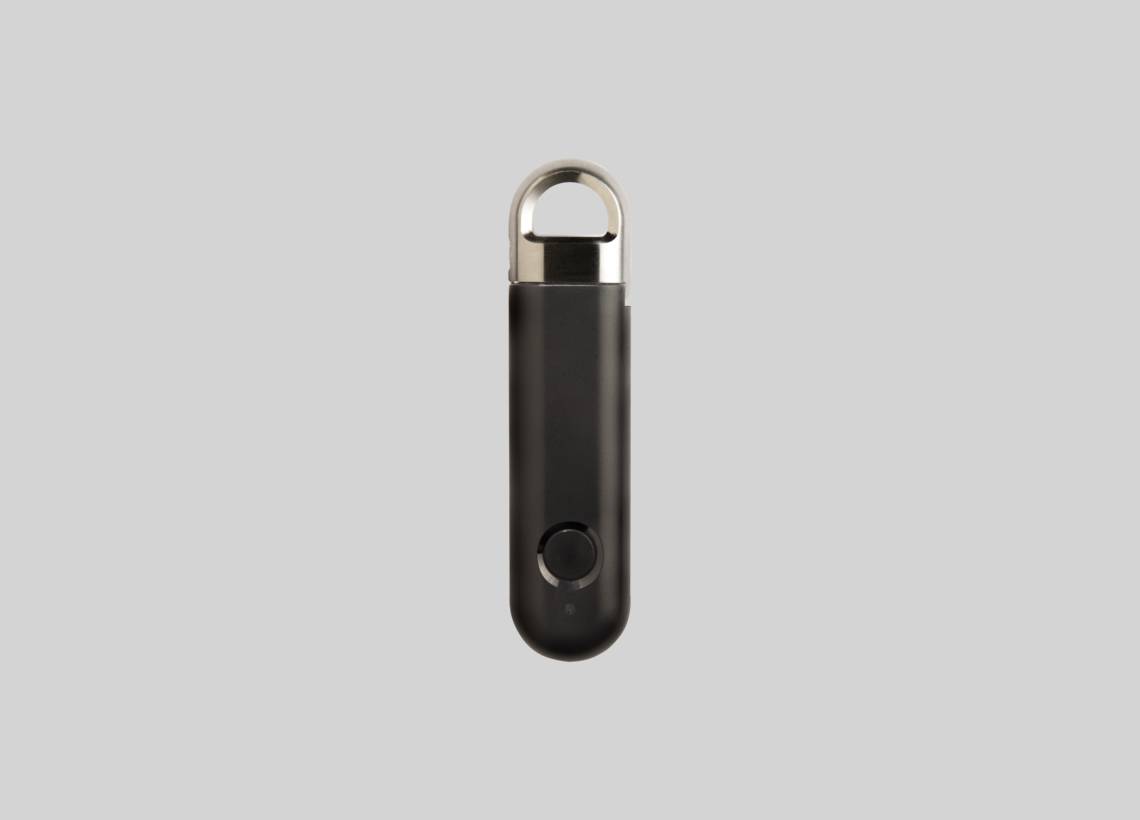

Talk Switch
你以為無線系統有Micro Bodypack就很神氣了嗎，有Talk Switch不就更了不起了，AD651FOB Talk Switch 提供你另一種溝通的管道，以往的演出經驗中導演或是音控要跟台上的歌手溝通，可以透過耳機監聽傳達給歌手，但歌手要跟導演溝通呢?只能透過手上的Mic或是第二個人傳達大聲的說出來，而AD651FOB它可以選擇XLR、TRS、AES、Dante作輸出，而且只有對方聽的見，所以當歌手有難言之隱或是想對導演表白，AD651FOB Talk Switch讓你不用說給全世界聽
電源管理系統
支援所有的AD、ADX、ADXFD發射器，SBRC 機架式充電站提供多種的可換式充電模組可作更換，當然也有許多單組可攜式的充電器可使用，最重要的是使用Shure的充電電池不但有凍頭(好像是9-10小時)，而且會顯示電力剩餘的使用時間，誤差在15分鐘以內，讓你不用像在猜另一半在想什麼一樣，不用再煩惱剩一格到底還能用多久，要不要上去換電池這種屁事
前方的插槽可任意的更換
訊號管理系統
遠端控制系統Show Link
Show Link這個字眼一直在前面有出現過，現在終於輸到它登場了，它有單天線的AXT610與雙天線的AD610，主要是你可以透過Show Link對你的發射器或是腰包作一些遠端控制的動作，你可以在Receiver接收器上調整頻率、或是audio的參數等…，透過Show Link發射器就能直接對應，不用再跑回來接收器端作更改非常的方便，而Mic的音訊走的是UHF，Show Link使用的是2.4G與發射器溝通，這裡的2.4G與WIFI的技術不同，目前大家常用2.4G的會有WIFI、藍芽跟Show Link使用的ZigBee，ZigBee有5個跟WIFI完全不同的channel，分別是1、6、11、25、26，官方測試至150米都可以接收到，而Show Link沒電時並不會影響你接收器的使用，只是你無法控制它而以，而且他會自動找出較乾淨的頻道自動換頻，所以不用怕會有中斷的問題，當然以上的功能需要你的發射器有Transmitter Remote Control發射器搖控控制功能才能使用
AXT600 Spectrum Manager頻譜分配器
RF的射頻環境無時無刻都在變化，面對這種看不用的敵人，你不用找法師去開天眼通，這個頻譜分配器是你最好的雙眼，它能夠即時掃描 RF的環境，並使用獲得的資料為在網路中發現的所有無線頻道計算相容頻率。 可以從“相容頻率列表”中對已連網的無線系統進行編程，並且可以持續監控備用頻率，並根據訊號質量對頻率進行分級。 在使用過程中，頻譜管理器可以在發生干擾時將清晰的頻率分配給接收機。 內置的頻譜監控工具能夠提供對 RF 活動的可視化和音訊跟蹤。搭配官方開發的6個管理軟體，讓你一手掌握難搞的射頻環境
以上文字部份截取Shure官方資料，請原諒我的懶惰…
最後來補充一點沒寫到的，官方的技術人員有提到無線Mic在使用時，除了外來的干擾源之外，也要注意自身發射器產生的IMD互調失真 Intermodulation Distortion，簡單的說就是當你打開兩個發射器時，旁邊也會出現2個小小的干擾訊號，當然開愈多支時就會變的更多，這時你可以透過Spectrum Manager及它的軟體來監控防止斷訊的產生，另外是關邶Shure的一些無線系統可使用的距離，有現場的同好表示官方的距離跟實際使用的會有落差，雖然這麼大的公司不太會唬爛，但我又想起了在台灣的歪嘴魏，我想還是仔細聽一下雙方的說法好了，官方人員表示影響距離的因素會有很多，像是連結鯊魚鰭(天線)的那一條線有沒有選對就差很多(參考下圖)，還有像是發射器RF輸出功率也不是愈大就愈好，調到最大當然訊號是最強沒有錯，不過也會比較耗電，還有就是IMD的影響也會變大，所以這個不是愈大就愈好，而是夠用就好
Shure的原廠線也是Belden代工的，每一個型號的衰減都寫的很清楚
PS.. 互調失真 Intermodulation Distortion
在非線性電路的RF無線傳輸系統中，會包含輸出端的發射器(Transmitter)與輸入端的接受器(Receiver)，如果有多個頻率跑到了這個非線性電路裡，然後被放大器放大在非線性作用之外，不同頻率的訊號會自動的相加或相減，產生出2個額外的干擾訊號
這是一場成功的介紹會整場聽完小的已經完全的被洗腦了，Shure是最強的無線Mic已深深的印在腦中，要建構一個無堅不摧的無線系統，除了上面介紹的系統架構要完整之外，還要有很深很深的口袋…只能說高品質是用錢堆出來的，哈哈哈老天呀讓我中樂透吧，我們下次再見
